玹徹电镀锌钢板(广州)有限公司污水处理系统维修改造项目

发布时间:2023-01-05 09:52 浏览次数:

一、项目名称:玹徹电镀锌钢板(广州)有限公司污水处理系统维修改造项目

(一)、技术要求

1、总水量:本次改造及设备新增,满足处理量1500m3/d

2、预处理系统:

A. 新增一套高效气浮机,实现将工艺段中脱脂后水洗槽的清洗水单独收集、处理,并逐步添加到调节池,降低冲击负荷;

B. 新增一套ph计和超声波液位计等设备仪器,实现酸碱监测及联动,液位在线监测及高低液位控制。

3、调节池

A、新增一个不锈钢引水罐解决调节池污水提升力不足问题

B、新增电磁流量计、液位计,实现污水系统流量统计及液位显示,实现调节池低液位,提升泵自动保护;

C、更换一套新的提升泵,替换已损坏的提升泵

4、反应池:

A、更换一套瑞士E+H ph计,实现酸碱在线监控及与加药泵联动控制;

B、更换新的加药泵,保障加药稳定;

C、改造ph调节池增加搅拌机,实现前端酸碱均匀调节

D、更换进出水管(调节池-反应池-沉淀小事情-污泥池),减少管壁污垢影响水流量

E、对已腐蚀的楼梯、走道平台、扶手等进行更换,对反应池上的走道板进行防腐;

F、对原有的反应池面上的1米玻璃防腐层重新防腐(FRP三布五油防腐)。

5、沉淀池

A、新增2台沉淀池气动隔膜排泥泵,增加沉淀池排泥能力

B、更换沉淀池平台已腐蚀的走道扶手;

6、清水池

A、在原清水池隔出一个PH调节池(含防腐)

B、增加一套PH计,实现对出水的酸碱实时监测

7、污泥浓缩池

A、更换1套污泥浓缩机、1套污泥搅拌机

B、对已腐蚀的走道平台、楼梯更换

8、加药系统

A、对所有老化的加药管道、支架,重新布设;对已腐蚀的的PAC加药桶搅拌机、氢氧化钠加药桶搅拌机进行更换,水下部分为SUS304

9、污泥系统

A、将现有的厢式压滤机更换成100高压隔膜板框压滤机(含自动拉板、自动翻板等功能),实现压好的泥输送至烘干机;

B、新增2台气动隔膜泵和1台压榨泵

C、污泥所需压缩空气由乙方从甲方指定的空压机房引接过来(DN25钢管);

D、对拆除原压泥机基础进行地面水泥平整

10、电器及控制

A、新增动力柜:低压电器:正泰、控制按钮及操作指示灯等,将原有电器控制接入新控制系统内

B、PLC控制柜:含PLC(1)、触摸屏、控制按钮及操作指示灯等;所有负载由PLC控制,后期可扩展、可通讯;

C、增加沉淀池、气浮机、反应池等就地电箱;

D、新增配套仪表、传感器等控制电缆,设备动力电缆利旧;配套仪表、传感器等控制 电缆线槽SUS304,线管PVC

E、将原有电器控制接入新控制系统内

11、其他

A、更换2套已损坏的废气处理系统PH


(二)、验收标准

1、废水处理站出水排放执行《电镀行业污染物排放标准》(GB21900-2008

水污染物排放限值标准

序号

项目

出水

1

COD(mg/l)

80

2

SS(mg/l)

30

3

pH

6-9

4

石油类(mg/l)

2

5

总氮(mg/l)

20

6

氨氮(mg/l)

15

7

总锌(mg/l)

1

8

总铁(mg/l)

2

9

总锰(mg/l)

5



2、高浓度含油废水经过预处理后,石油类浓度8mg/l

3、通过增加高效气浮机,控制车间每月开/停机时因排水污染物物质浓度和油脂升高导致出水超标现象

4、含油废水、调节池的水位实现高低液位控制,低液位联动保护水泵

5、反应池酸碱调节均匀,加药均匀;楼梯、走道、扶手更换后牢固、无安全隐患

6、沉淀池实现气动隔膜泵动力排泥,加大排泥速度

7、清水池实现酸碱回调,出水PH稳定在6-9范围内

8、压泥机压泥效率提高,实现压泥机与干化机串联,污泥含水率降低到平均不高于45%

9、前端物化系统所有负载由PLC控制

10、验收监测由甲方指定有资质单位,首次检测费用甲方承担;若首次不合格,整改守后第二次监测由乙方承担监测费用。

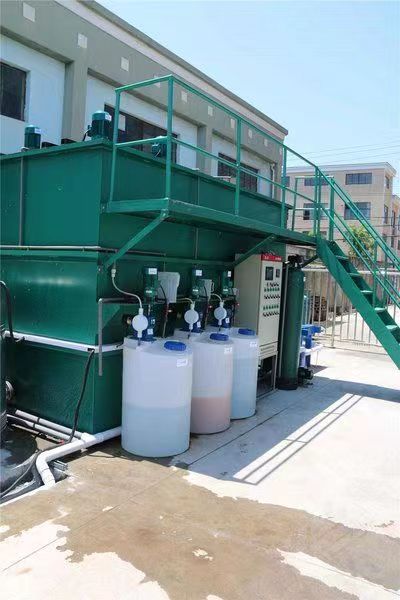

三、现场安装:
